De ce producătorii trec la o linie de asamblare a cablurilor de alimentare complet automatizată
A Linie de asamblare a cablului de alimentare complet automatizată înlocuiește stațiile manuale de tăiere, decuplare, sertizare și turnare cu module robotizate sincronizate care mută un cablu de la sârmă brută la un ștecher finit și testat într-un singur flux continuu. Această schimbare contează deoarece producția de cabluri de alimentare este de mare volum și este repetitivă prin natură, și chiar și mici inconsecvențe manuale în adâncimea de sertizare sau lungimea de dezipare a firului pot duce la defecțiuni pe teren, revendicări de garanție sau respingeri de certificare.
Avantajul principal este debitul asociat cu repetabilitatea. O linie automată bine reglată poate scoate câteva mii de cabluri finite pe schimb, păstrând în același timp toleranțe dimensionale pe care stațiile manuale nu le pot egala în mod constant. Fabricile care convertesc de la celule semi-automate la celule complet automatizate raportează de obicei câștiguri de două cifre în producția zilnică, alături de o scădere măsurabilă a ratelor de reprelucrare, deoarece fiecare ciclu de sertizare, sudură și matriță urmează aceiași parametri programați în loc să depindă de abilitățile operatorului.
Cum a Linie de asamblare a cablului de alimentare complet automatizată Lucrări

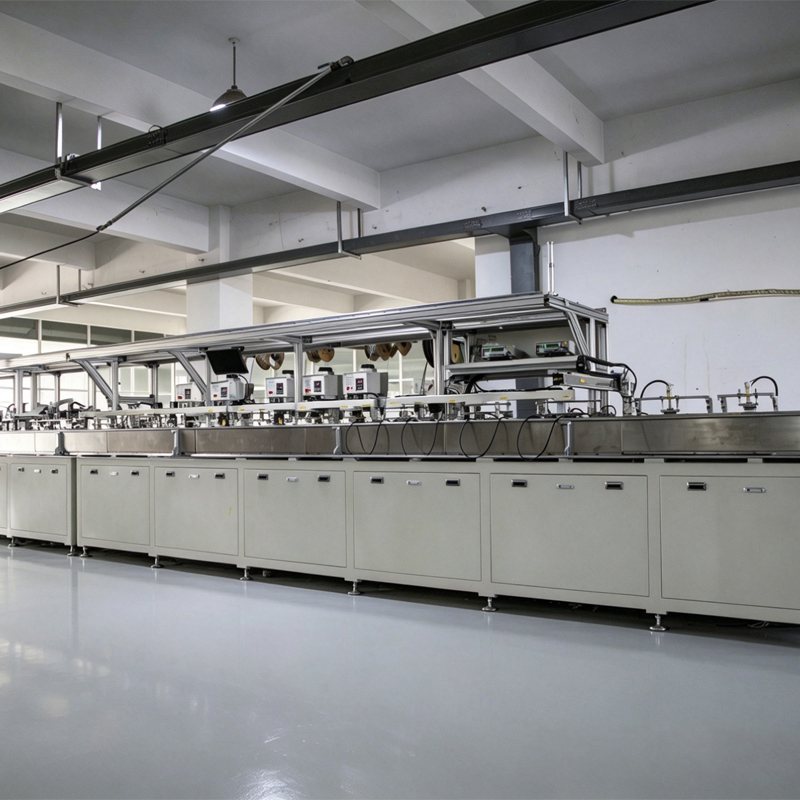

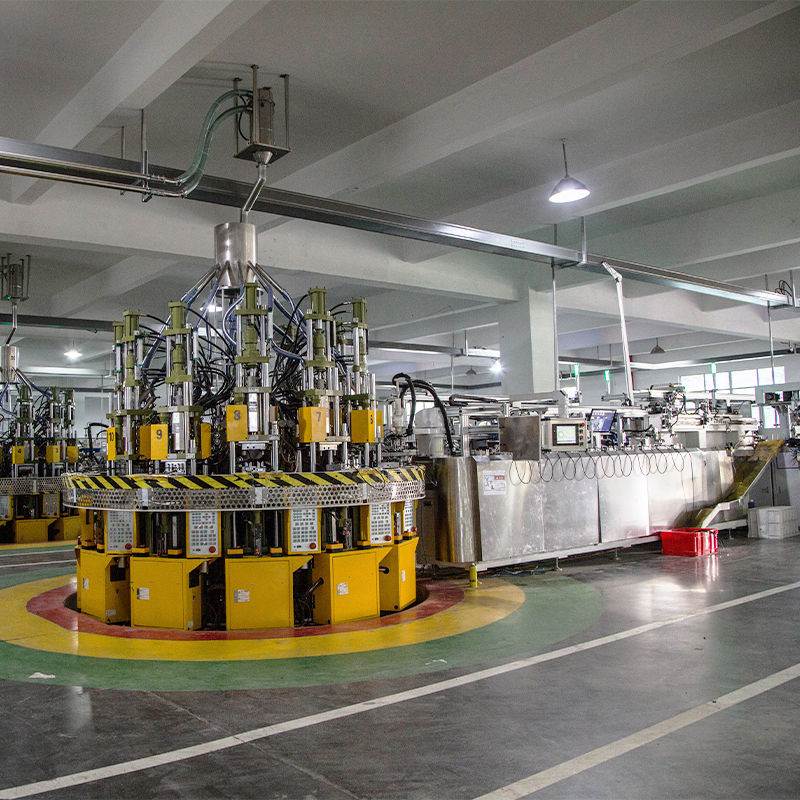

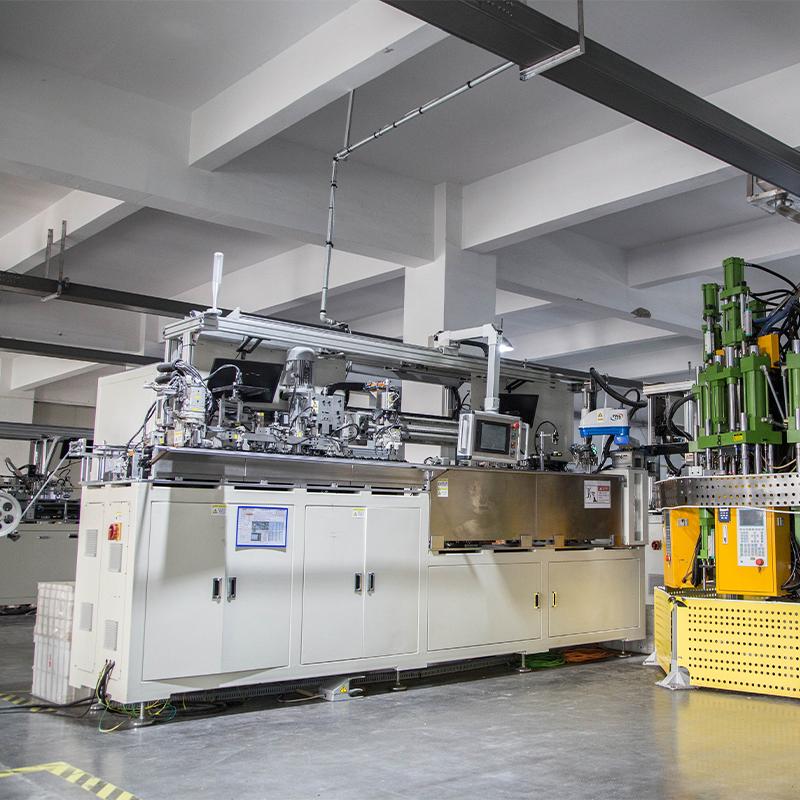

Procesul este organizat ca o succesiune de stații dedicate conectate prin transportoare sau mese rotative de indexare, astfel încât cablul avansează automat odată ce fiecare operațiune este verificată.
Stații de proces de bază
- Alimentare cu sârmă și tăiere de precizie la lungimea specificată a cablului
- Dezipare cu două capete pentru a expune conductorii fără a tăia firele de cupru
- Sertizarea terminalelor sau sudarea cu ultrasunete pentru o conexiune electrică sigură

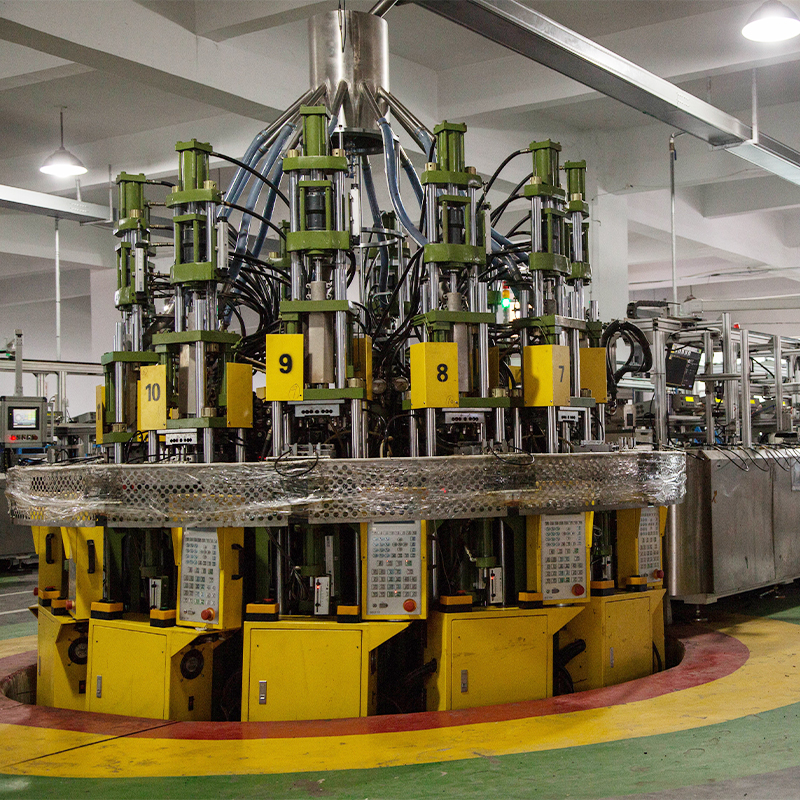

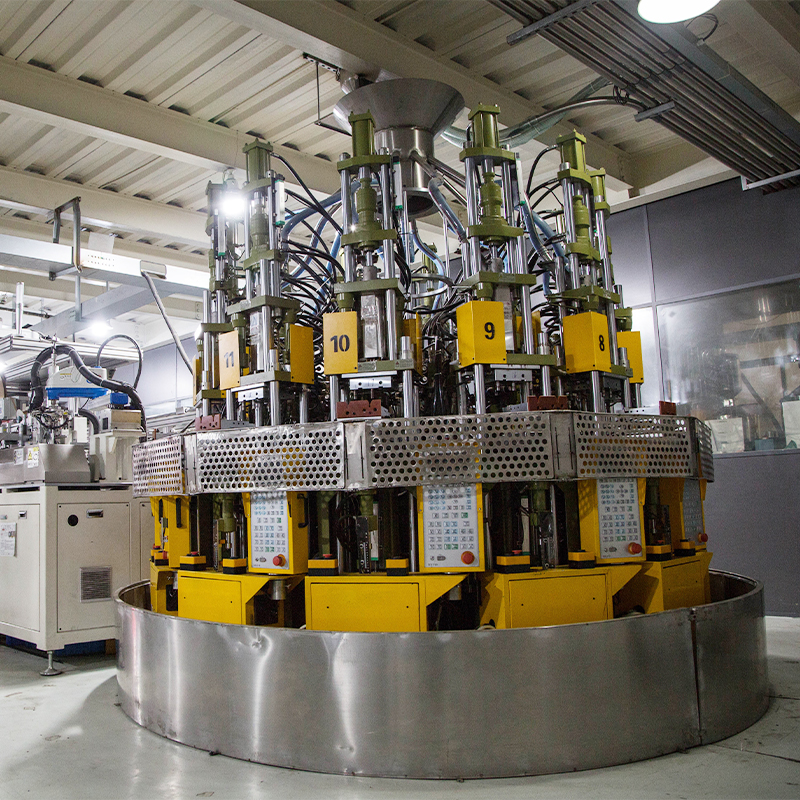

- Conectați corpul de turnare prin injecție sau ansamblul mecanic în jurul terminalelor sertizate
- Testare electrică în linie, inclusiv verificări de continuitate, rezistență dielectrică și polaritate
- Etichetare, bobinare și ambalare automate
Deoarece testarea este încorporată direct în linie, mai degrabă decât efectuată ca un pas separat al lotului offline, unitățile defecte sunt semnalate și evacuate imediat, împiedicându-le să ajungă la ambalaj. Acest control al calității în linie este unul dintre principalele motive pentru care liniile automate sunt favorizate pentru cablurile care trebuie să îndeplinească cerințele de certificare UL, VDE, CCC sau SAA.
Selectarea materialului și impactul acesteia asupra performanței liniei
O linie automată este la fel de fiabilă ca și mantaua cablului și compusul de izolație care trece prin ea. Compușii PVC inconsecvenți pot face ca stațiile de decapare să lase izolație reziduală pe conductori sau, dimpotrivă, să înțepenească cuprul, ambele declanșând rebuturi la stația de testare electrică. Furnizori precum Hejin Electronics Technology Co., Ltd. , înființată în 2010 și care operează linii de amestecare complet automatizate cu șase mixere interne într-o instalație de 20.000 de metri pătrați, produce compuși PVC ecologici, ignifugă, izolatori și de înveliș, proiectați special pentru performanțe stabile pe echipamente de sârmă și cablu de mare viteză, susținând o capacitate anuală de 120 de tone metrice,00.
Potrivirea durității și elasticității compusului jachetei cu setările lamei de stripare reduce micro-tăierile pe firele conductorului, ceea ce la rândul său scade rata de eșec la testul de rezistență dielectrică - adesea cea mai mare sursă de deșeuri pe o linie de cablu de alimentare.
Măsurarea eficienței liniei: valori cheie de ieșire
Înainte de a investi în automatizare, producătorii compară de obicei câțiva indicatori de performanță între setările manuale și automate pentru a justifica costul de capital.
| Metric | Asamblare manuală | Linie complet automatizată |
|---|---|---|
| Operatori necesari pe linie | 6–10 | 1–2 |
| Consistență dimensională | Dependent de operator | Controlat de program, repetabil |
| Testare electrică în linie | Lot, offline | Testare 100% în linie |
Instalațiile care produc la scară industrială ilustrează ceea ce poate realiza automatizarea completă: Cixi Wanneng Electron Co., Ltd. , fondată în 1995, operează o fabrică inteligentă care rezultă mai mult decât 600.000 de unități zilnic , susținut de peste 100 de ingineri și certificări, inclusiv UL, VDE, CCC, SAA, UKCA, CE, RoHS și REACH, care deservesc clienții aparatelor de uz casnic, echipamentelor medicale și sculelor electrice.
Alegerea unei linii automate pentru diferite tipuri de cabluri
Nu orice cablu de alimentare necesită aceleași unelte. Configurația liniei trebuie să se potrivească cu standardul conectorului și cu ecartamentul cablului produs.
- Standardele regionale ale prizei (SUA, UE, Marea Britanie, AU) necesită fiecare scule dedicate pentru matriță și profile de sertizare a terminalelor
- Secțiunile transversale ale cablurilor de la 0,5 mm² la dimensiuni mai grele necesită setări reglabile pentru decuplare și sertizare
- Aplicațiile medicale și industriale necesită adesea marcare suplimentară de trasabilitate și praguri de rezistență mai stricte
Capacitatea internă completă, de la trefilarea sârmei de cupru până la turnarea prizei, permite producătorului să ajusteze rapid acești parametri, fără a aștepta componentele externalizate, ceea ce scurtează timpul de schimbare la comutarea între tipurile de cabluri sau standardele de priză.
Întrebări frecvente
Î1: Cât spațiu are podea a linie de asamblare a cablului de alimentare complet automatizată necesită de obicei?
Dispozițiile variază în funcție de numărul de stații, dar majoritatea configurațiilor liniare sau rotative pentru cablurile standard cu doi și trei conductori se potrivesc la 15-30 de metri de etajul de producție, inclusiv zonele tampon pentru bobinele de intrare și ambalarea de ieșire.
Î2: O singură linie poate gestiona mai multe standarde de priză, cum ar fi comutarea între conectorii din SUA și UE?
Da, cu condiția ca linia să folosească seturi de matrițe cu schimbare rapidă și scule de sertizare reglabile; schimbarea necesită de obicei o fereastră de configurare definită, mai degrabă decât o reutilare completă, deși timpul exact depinde de designul furnizorului de echipamente.
Î3: Ce cauzează cele mai multe respingeri pe o linie automată a cablului de alimentare?
Majoritatea refuzurilor provin din două surse: compusul de izolație inconsecvent care duce la defecte de decapare și matrițele de sertizare nealiniate care provoacă un contact slab între terminale și conductor - ambele teste electrice în linie sunt concepute pentru a fi prinse înainte de ambalare.
